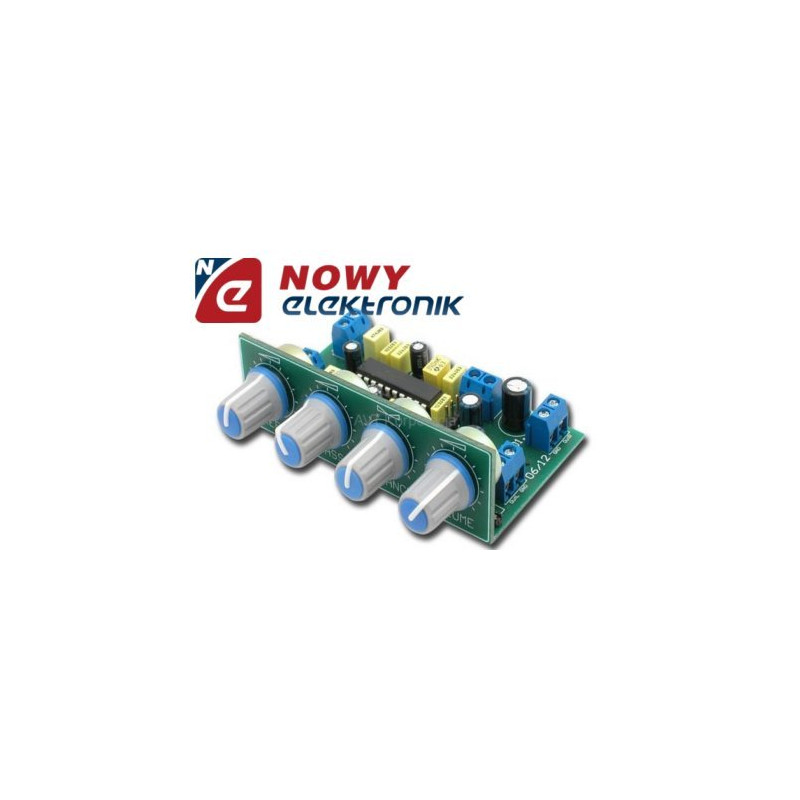

Zestaw AVT1670B regulator barwy dźwięku stereo(przedwzmacniacz,korektor)

AVT1670 B REGULATOR BARWY DŹWIĘKU

Zestaw do samodzielnego montażu

• Regulator barwy jest układem umożliwiającym dopasowanie dźwięku do własnych upodobań, własności wzmacniacza, zestawu głośnikowego lub cech akustycznych pomieszczenia odsłuchowego. Prezentowany układ jest łatwy w wykonaniu a przy tym dosyć wszechstronny. Opracowano go w oparciu o układ scalony LM1036, który zawiera elektrycznie sterowane torty wzmocnienia. Gwarantuje to wysokie parametry toru audio.
• Urządzenie szczególnie polecane elektronikom konstruującym samodzielnie sprzęt audio


Wybrane parametry:

• stereofoniczny tor regulacji barwy dźwięku
• regulacja tonów niskich, wysokich, balansu i wzmocnienia
• zniekształcenia nieliniowe ok.0,06%
• zakres regulacji tonów niskich i wysokich +/-10dB (dla 100Hz i 10kHz)
• napięcie wejściowe Uwe&lt1Vrms
• napięcie wyjściowe Uwy&lt1,3Vrms
• rezystancja wejściowa 30kom
• filtr konturu
• elektroniczna regulacja wszystkich parametrów (pojedyncze potencjometry)
• zasilanie – 9-15Vdc
• wymiary płytek PCB 84x44mm i 84x27mm
• w zestawie płytka drukowana, komplet elementów i dokumentacja

  - Pobierz dokumentację PDF
